领取2025最新报价

来图来样、开模定制

领取最新选型手册

请您留言

上海锦铝金属制品有限公司免费电话：15902109392

您的需求
采购加工问题
提交
关于我们

相关推荐
首页>>新闻中心

通用器材铝挤压合金6005规格知识简介

发布时间：2017-12-05 15:34:41 作者：锦铝金属 浏览次数： 2265

　　6005型合金是一类较为年轻的合金，老大1962年才问世，经过54年的繁衍，现在已形成一个有7个成员的家族，6305合金年轻，2012年才在美国铝业协会公司注册。

6005铝合金参数

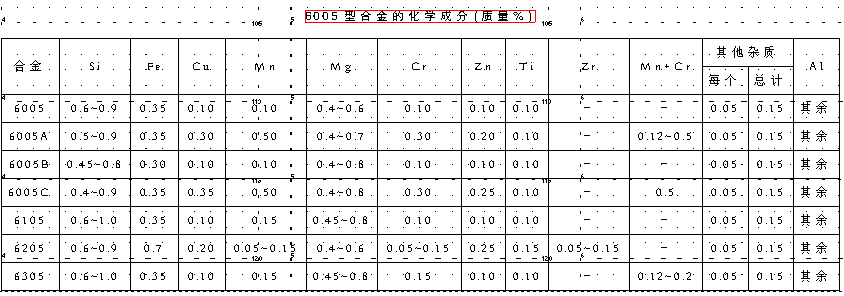

（6005型合金化学成分）
　　
　　6005合金广泛用于挤压通用铝材，凡要求材料的强度比6063型合金大的挤压型材及管材都可用此合金生产，与6063合金一样，它们都是纯Al-Mg-Si系合金，除Mg与Si外，不含其他合金化元素，Mg2Si是其惟一的强化相，Mg与Si全部形成Mg2Si。有极优秀的可挤压性能和低的淬火敏感性，可进行挤压机在线淬火，壁厚≤3mm的材料可以风冷淬火。它们的另一突出优点是有光洁的表面，容易阳极氧化与着色。6005合金当前广泛用于挤压梯子、轮椅、电视天线、台架之类产品的型材与管材，不过应注意的是，不可用6005合金制造承受冲击负载结构。
　　
　　化学成分
　　
　　6005型合金是一类较为年轻的合金，老大1962年才问世，经过54年的繁衍，现在已形成一个有7个成员的家族，6305合金年轻，2012年才在美国铝业协会公司注册。在这7个合金中，有4个是美国合金：6005合金（1962年），6105合金（1965年），6205合金（1970年），6305合金（2012年）；1个法国合金6005A（1972年），1个荷兰合金6005B（1989年），1个日本合金6005C（2005年）。它们的化学成分见表。

6005合金
　　
　　力学性能
　　
　　不同状态的低力学性能：T1材料的抗拉强度Rm =172N/mm2，屈服强度Rp0.2=103N/mm2；T5状态的Rm =262N/mm2，Rp0.2=241N/mm2；T1状态材料的伸长率A=16%，T5状态的8%~10%，视材料厚度而定。T5材料的抗剪强度205N/mm2，布氏硬度950N/mm2，正弹性模量69GN/mm2，循环次数5×108次时疲劳强度小值97N/mm2（摩尔型试验）。
　　
　　物理性能
　　
　　6005型合金的密度2700kg/m3；液相线温度654℃，固相线温度607℃，20℃~100℃的平均线胀系数23.4μm/（m·k），25℃时T5材料的热导率167W/（m·k）；20℃时T5材料的等体积电导率49%IACS，电阻率40nΩ·m。
　　
　　工艺特性
　　
　　6005型合金的退火温度415℃，保温2h~3h；固溶处理温度547℃；人工时效温度175℃/8h。6005型合金有良好的可挤压性能，但挤压速度应比6063型合金的低一些，高抗压速度不宜超过45m/min。型材与管材的成形性能良好，表面处理性能良好，抗腐蚀性能高，可在工业大气与海洋气氛条件下应用，没有应力腐蚀与剥落腐蚀敏感性。
　　
　　6205合金
　　
　　由表中的数据可见，在合金成分中，6205合金是一个很有特性的合金，除主要合金元素Si、Mg与其他合金的相当外，还含有少量的Mn、Cr、Zr，使它具有比其他“兄弟”更高与更全面的性能，它们可与Al形成Al6Mn、Al7Cr与Al3Zr，有一定强化作用，其T1状态材料的抗拉强度Rm =262N/mm2，比6005合金的高52.3%；屈服强度Rp0.2=138N/mm2，比6005合金的高34%；伸长率A=19%，比6005合金高3个百分点。因而可用它轧制厚板、花纹板，挤压可承受高冲击载荷的材料。
　　
　　6205合金20℃时的密度2700kg/m3；液相线温度645℃，固相线温度613℃，平均线胀系数23.0μm/（m·k），25℃时T1材料热导率172W/（m·k），T5材料的188W/（m·k）；20℃时T1材料的等体积电导率45%IACS，T5材料的49%IACS，20℃时T1材料的电阻率37nΩ·m，T5材料的35nΩ·m，电阻温度系数0.1nΩ·m/K。
　　
　　6205合金的固溶处理温度527℃，人工时效规范177℃/6h。


本文标签：6005合金 铝挤压 6305合金 化学成分 物理性能 铝材

公众号：锦铝金属


QQ空间新浪微博QQ好友复制网址更多分享：
